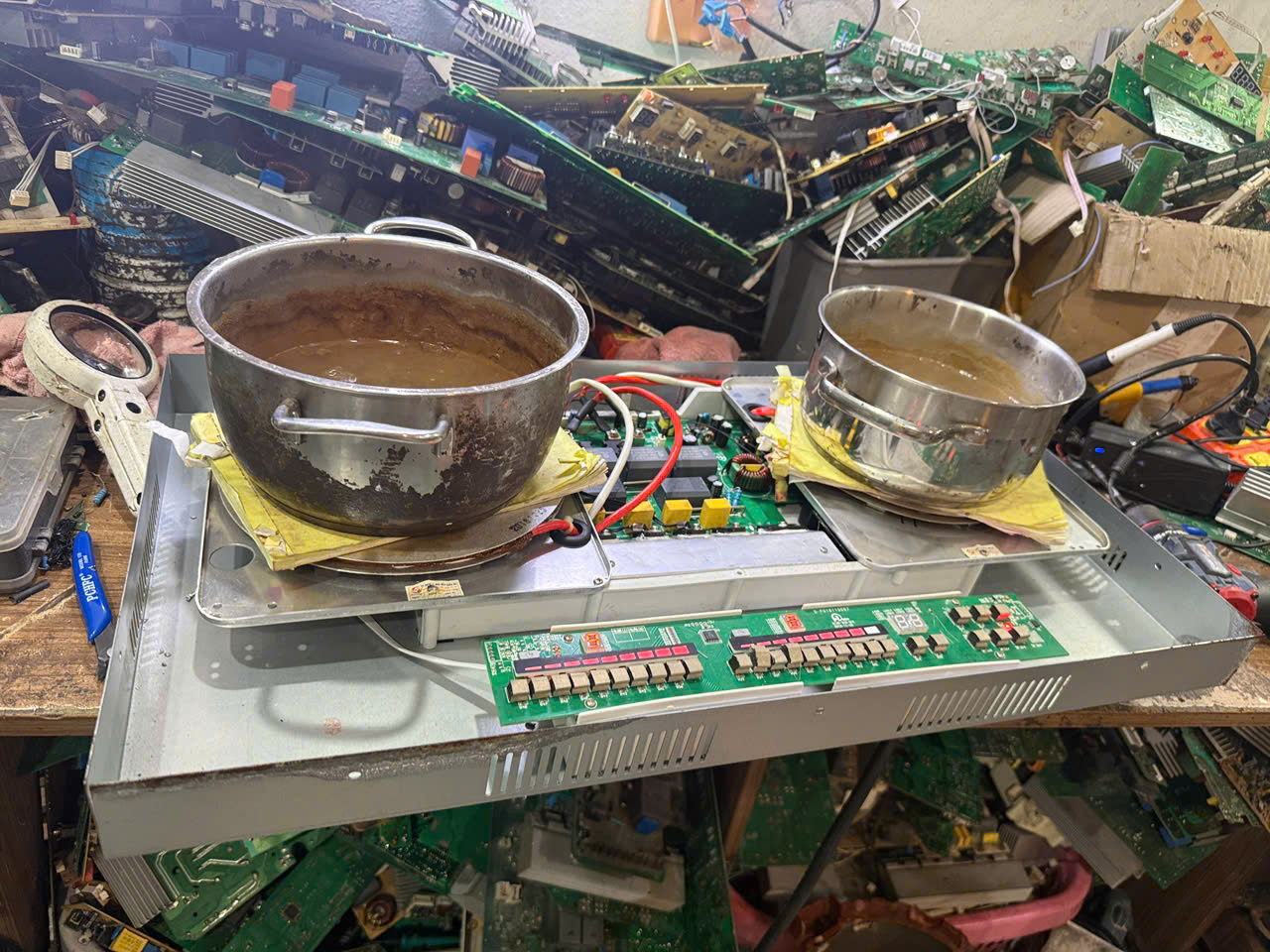

Để mua được một chiếc bếp từ tốt, đòi hỏi những linh kiện trong bếp phải đảm bảo chất lượng. Vậy bạn đã biết bếp điện từ có thể đạt được hiệu quả cao này bằng những linh kiện và công nghệ đặc biệt hiện đại nhất. Bài viết này sẽ giúp bạn hiểu rõ điều này
Linh kiện bảo vệ của bếp điện từ
Phần đầu vào cũng có các chức năng bảo vệ quan trọng của sự xâm nhập hiện nay hạn chế và bảo vệ quá áp. Các giới hạn hiện tại thực hiện hai chức năng quan trọng:
Thứ nhất:
Vì các tụ mạch trung gian vẫn còn nguyên hiện vào lúc turn-on, ứng dụng trực tiếp của quyền lực sẽ gây ra dòng sạc cao chảy trong một thời gian ngắn, do đó gây nguy hiểm cho các bộ chỉnh lưu. Một giới hạn hiện tại sự xâm nhập (ICL) dựa trên một đĩa pha chì thermistor NTC làm giảm dòng khởi động đến một mức độ chấp nhận được. Những nhiệt trở lạnh vào lúc turn-on và do đó có một sức đề kháng tương đối cao. Khi dòng điện chạy qua chúng, chúng nóng lên và kháng chiến của họ giảm xuống. Nhờ hành vi này, họ không chỉ bảo vệ bộ chỉnh lưu mà còn ngăn chặn các cầu chì điện từ thổi. Trong bếp điện từ và các thiết bị khác trong gia đình, công việc này có thể được thực hiện bởi các ICL của B57153S * series.
Thứ hai:
Để bảo vệ các thiết bị điện tử từ quá áp, việc sử dụng của varistor được khuyến khích.
Ảnh minh họa: Từ trái sang phải: Y1 tụ điện, tụ điện X2, hiện bù sặc điện, NTC sự xâm nhập giới hạn hiện tại, đĩa varistor.
Các sơ đồ mạch cơ bản của mạch điện mà nguồn cung cấp các cuộn dây cảm ứng được thể hiện trong hình trên. Ngoài các thiết bị chuyển mạch điện IGBT, subassembly này chứa tụ điện với chức năng khác nhau.
Tụ snubber
Bởi vì chuyển mạch của cuộn dây cảm ứng tạo cảm ứng đỉnh cao áp, con đường thu-emitter của IGBT phải được bảo vệ thích hợp. Chức năng này được thực hiện bằng cách tụ snubber. Ngoài các phiên bản chì của B32652A1153K * series, các loại đặc biệt với thiết bị đầu cuối dây đeo có sẵn mà có thể được vặn trực tiếp vào chất bán dẫn điện của bộ chuyển đổi tần số. Những tụ đặc trưng ESR và ESL giá trị rất thấp.
Trung cấp mạch tụ điện
Mạch trung gian (DC link) tụ điện là cần thiết để làm phẳng điện áp AC và sửa chữa để giảm thiểu điện áp gợn. Như một quy luật, nhôm tụ điện với snap-in hoặc vít thiết bị đầu cuối được sử dụng cho mục đích này trong các ứng dụng điện tử công nghiệp, chẳng hạn như chỉnh lưu và hệ thống cung cấp điện. Trong trường hợp của bếp cảm ứng, tuy nhiên, tụ bộ phim thường được ưa thích cho lý do không gian. Những tụ điện cũng được phân biệt bởi ESR và ESL ký sinh giá trị thấp, tùy thuộc vào kiểu của chúng.
Tụ cộng hưởng
Hoạt động của các cuộn dây cảm ứng đòi hỏi tụ cộng hưởng phải được kết nối với họ trong series. Ở đây cũng vậy, tụ bộ phim đang được sử dụng. Các B32653 * series đã được thiết kế cho mục đích này.
Nhiệt độ bảo vệ và kiểm soát
Theo dõi nhiệt độ thích hợp là cần thiết để ngăn chặn tình trạng quá tải nhiệt của thiết bị chuyển mạch điện IGBT. Một bề mặt chịu nhiệt nhanh và gắn cảm biến nhiệt độ được sử dụng trong bếp cảm ứng: K560 với vỏ nhôm và K1560 với nhà gốm
Các tính năng và lợi ích chính:
- NTC thermistor chậu thành nhôm / trường hợp gốm với ổ cắm cáp
- Nhiệt độ: -10 ° C đến 250 ° C, nhiệt độ đỉnh ngắn hạn lên đến 280 °C
- Thời gian phản ứng ngắn trong dòng không khí
- Cao i nsulation điện áp
- Hầu như không có ảnh hưởng bởi năng lượng điện từ
- Nhà ở cho các khớp nối mặt bích nhiệt tốt với bề mặt nóng
Linh kiện điện tử cũng thực hiện các chức năng quan trọng trong việc kiểm soát và điều hành các đơn vị của bếp cảm ứng. Do đó, cuộn cảm SMT và máy biến áp được sử dụng trong bộ chuyển đổi DC / DC. Single-end nhôm tụ điện hoặc varistor đa là những thành phần không thể thiếu khác.
