Cách Thay IGBT Của Bếp Từ Đúng Kỹ Thuật – Hướng Dẫn Chi Tiết

Cách thay IGBT của bếp từ là vấn đề được nhiều thợ sửa bếp từ quan tâm khi bếp bị chập công suất, không gia nhiệt, nhảy aptomat hoặc hoạt động không ổn định.

IGBT là linh kiện công suất quan trọng trong mạch bếp từ. Khi IGBT bị chập hoặc hỏng, việc thay thế cần thực hiện đúng kỹ thuật và kiểm tra các linh kiện liên quan. Nếu chỉ thay IGBT mới mà không tìm nguyên nhân gây hỏng, linh kiện mới có thể tiếp tục bị hỏng.

Trong bài viết này, Dịch Vụ Bếp – Dichvubep.vn hướng dẫn tổng quan cách kiểm tra và thay IGBT bếp từ, những nguyên nhân khiến IGBT hỏng và các lưu ý quan trọng dành cho thợ sửa chữa.

IGBT bếp từ là gì?

IGBT là viết tắt của Insulated Gate Bipolar Transistor, một loại transistor công suất được sử dụng phổ biến trong các thiết bị điện tử công suất.

Trong bếp từ, IGBT tham gia đóng cắt dòng điện ở tần số cao để tạo ra dòng điện phù hợp cho cuộn dây/mâm từ.

Khi IGBT gặp sự cố, bếp có thể xuất hiện các hiện tượng:

Bếp không hoạt động.
Bếp bị chập.
Bếp nhảy aptomat.
Bếp không gia nhiệt.
Bếp báo lỗi.
Bếp hoạt động rồi tự ngắt.
IGBT nóng bất thường.
Cầu chì hoặc linh kiện nguồn bị hỏng theo.

Khi nào cần thay IGBT bếp từ?

Không phải tất cả lỗi bếp từ đều do IGBT.

Cần kiểm tra trước khi quyết định thay IGBT.

Một số trường hợp thường phải kiểm tra IGBT:

Bếp bị chập công suất

Bật nguồn khiến aptomat hoặc cầu chì bị ngắt.

Bếp không gia nhiệt

Bếp có nguồn, bảng điều khiển hoạt động nhưng vùng nấu không làm nóng nồi.

IGBT bị chập

Khi đo kiểm thấy IGBT có dấu hiệu chập giữa các cực, cần tiếp tục kiểm tra mạch công suất.

IGBT bị nổ hoặc cháy

Có thể quan sát thấy linh kiện bị nứt, cháy hoặc biến dạng.

Trong trường hợp này cần tìm nguyên nhân gây hỏng trước khi lắp linh kiện mới.

Chuẩn bị trước khi thay IGBT bếp từ

Trước khi thao tác, cần chuẩn bị:

IGBT đúng loại hoặc loại tương đương phù hợp.
Đồng hồ đo điện.
Mỏ hàn.
Thiết bị hút thiếc.
Keo/tản nhiệt phù hợp nếu thiết kế yêu cầu.
Dụng cụ tháo lắp.
Thiết bị bảo hộ cần thiết.

Quan trọng nhất là xác định đúng linh kiện thay thế.

Không nên chọn IGBT chỉ dựa vào hình dáng bên ngoài.

Cần kiểm tra:

Mã linh kiện.
Điện áp.
Dòng điện.
Khả năng chịu công suất.
Tốc độ đóng cắt.
Kiểu chân.
Điều kiện tản nhiệt.
Khả năng tương thích với mạch điều khiển.

Cách kiểm tra IGBT bếp từ trước khi thay

Đây là bước quan trọng.

Không nên tháo IGBT ra thay ngay khi bếp bị lỗi công suất.

Bước 1: Ngắt hoàn toàn nguồn điện

Trước khi tháo bếp, cần ngắt nguồn điện và đảm bảo các tụ điện trong mạch đã được xử lý an toàn.

Không thao tác trên bo mạch khi còn điện áp.

Bước 2: Xác định vị trí IGBT

IGBT thường nằm trên khu vực công suất và được gắn với bộ phận tản nhiệt.

Tùy thiết kế bếp, vị trí và cách bố trí linh kiện có thể khác nhau.

Bước 3: Quan sát bằng mắt

Kiểm tra:

IGBT có cháy không.
Có nứt vỏ không.
Có dấu hiệu quá nhiệt không.
Khu vực xung quanh có linh kiện cháy không.
Mạch in có bị cháy không.

Bước 4: Đo kiểm

Sử dụng đồng hồ đo phù hợp để kiểm tra IGBT và các linh kiện liên quan.

Nếu IGBT bị chập, cần kiểm tra thêm mạch công suất thay vì chỉ thay linh kiện.

Cách thay IGBT của bếp từ

Sau khi xác định IGBT thực sự hỏng và đã xác định nguyên nhân liên quan, có thể tiến hành thay thế.

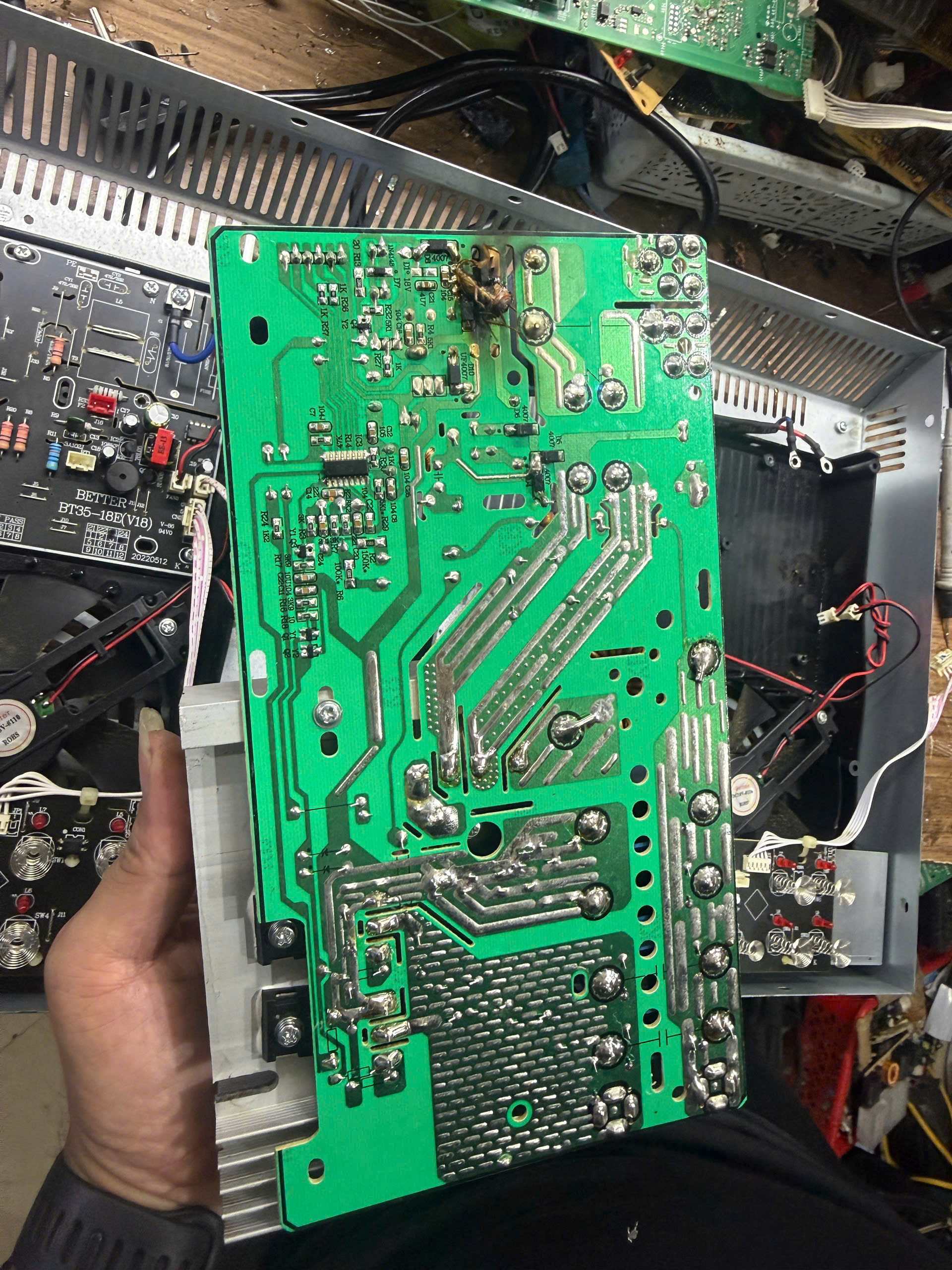

Bước 1: Tháo bo mạch

Tháo các kết nối cần thiết và đưa bo mạch ra khỏi vị trí lắp đặt theo đúng cấu tạo của bếp.

Cần đánh dấu hoặc ghi nhớ các giắc kết nối để tránh cắm sai khi lắp lại.

Bước 2: Xác định chân IGBT

IGBT thường có các chân:

Gate – G.
Collector – C.
Emitter – E.

Tuy nhiên, thứ tự chân phụ thuộc vào từng linh kiện cụ thể.

Luôn kiểm tra datasheet hoặc thông tin kỹ thuật của đúng mã IGBT trước khi hàn.

Bước 3: Tháo IGBT cũ

Dùng thiết bị hút thiếc hoặc dụng cụ phù hợp để tháo linh kiện khỏi bo mạch.

Không nên dùng lực quá mạnh vì có thể làm bong đường mạch đồng.

Bước 4: Vệ sinh vị trí lắp

Sau khi tháo IGBT, kiểm tra:

Chân linh kiện.
Lỗ hàn.
Đường mạch.
Các điểm hàn.
Khu vực tản nhiệt.

Nếu bo bị cháy hoặc bong mạch, cần xử lý trước khi lắp linh kiện mới.

Bước 5: Lắp IGBT mới

Đặt IGBT đúng chiều và đúng vị trí.

Không được đảo chân G-C-E.

Nếu thiết kế sử dụng lớp vật liệu tản nhiệt hoặc miếng cách điện, cần lắp đúng như cấu tạo ban đầu.

Bước 6: Hàn linh kiện

Hàn chắc chắn các chân IGBT.

Mối hàn cần đảm bảo:

Chắc.
Gọn.
Không chạm chập.
Không tạo cầu thiếc giữa các chân.

Bước 7: Kiểm tra lại mạch

Trước khi cấp nguồn, cần kiểm tra lại:

IGBT.
Mạch điều khiển Gate.
Điện trở Gate.
Diode.
Tụ điện.
Diode cầu.
Các linh kiện công suất liên quan.

Tại sao thay IGBT mới nhưng bếp vẫn cháy IGBT?

Đây là lỗi nhiều người gặp khi sửa bếp từ.

Nếu chỉ thay IGBT mà không kiểm tra nguyên nhân, IGBT mới có thể tiếp tục hỏng ngay khi cấp nguồn.

Một số nguyên nhân có thể gồm:

Mạch Driver Gate bị lỗi

Mạch điều khiển Gate không hoạt động đúng có thể khiến IGBT đóng cắt sai.

Điện trở Gate bị lỗi

Điện trở liên quan đến chân Gate cần được kiểm tra khi IGBT bị hỏng.

Diode hoặc tụ điện trong mạch công suất gặp vấn đề

Các linh kiện liên quan có thể gây quá tải cho IGBT.

Mâm từ hoặc hệ thống cộng hưởng có vấn đề

Mạch công suất bếp từ hoạt động cùng cuộn dây và các linh kiện cộng hưởng. Khi một bộ phận gặp sự cố, IGBT có thể chịu điều kiện làm việc bất thường.

Hệ thống tản nhiệt không tốt

Keo tản nhiệt, bề mặt tiếp xúc hoặc bộ phận làm mát không đảm bảo có thể khiến linh kiện công suất quá nhiệt.

Những lỗi thường gặp khi thay IGBT bếp từ

Chọn sai IGBT

Hai linh kiện có hình dáng giống nhau nhưng thông số kỹ thuật khác nhau có thể không thay thế trực tiếp cho nhau.

Lắp ngược chân

Đây là lỗi nghiêm trọng có thể khiến linh kiện hỏng ngay khi cấp nguồn.

Không kiểm tra mạch Driver

Thay IGBT mà bỏ qua mạch điều khiển Gate là một trong những nguyên nhân khiến linh kiện mới tiếp tục hỏng.

Không kiểm tra diode cầu

Diode cầu bị chập có thể gây ảnh hưởng đến toàn bộ mạch công suất.

Không kiểm tra tụ cộng hưởng

Tụ cộng hưởng có vấn đề có thể làm mạch hoạt động sai điều kiện thiết kế.

Không kiểm tra tản nhiệt

IGBT công suất cần được tản nhiệt phù hợp.

Cách chọn IGBT thay thế cho bếp từ

Khi chọn linh kiện, nên dựa vào:

Mã IGBT gốc + thông số kỹ thuật + thiết kế mạch.

Không nên chỉ dựa vào tiêu chí:

“IGBT cùng kích thước là thay được.”

Cần kiểm tra khả năng chịu điện áp, dòng điện, công suất tổn hao và đặc tính đóng cắt.

Đối với bếp từ khác model, dù cùng hãng, IGBT sử dụng cũng có thể khác nhau.

Có nên thay IGBT tại nhà không?

Việc thay IGBT không giống các linh kiện bên ngoài như núm điều khiển hoặc quạt.

Đây là linh kiện nằm trong mạch công suất của bếp từ, vì vậy người không có kiến thức điện tử công suất không nên tự tháo và sửa.

Nếu bếp có biểu hiện:

Chập điện.
Nhảy aptomat.
Có mùi khét.
Cháy linh kiện.
Không lên nguồn sau khi sửa.
Bếp hoạt động bất thường.

nên ngắt nguồn và liên hệ kỹ thuật viên.

Dịch vụ sửa và thay IGBT bếp từ tại Dichvubep.vn

Dịch Vụ Bếp hỗ trợ kiểm tra các trường hợp bếp từ lỗi công suất như:

IGBT bếp từ bị chập.
IGBT bếp từ bị cháy.
Bếp từ nhảy aptomat.
Bếp từ không gia nhiệt.
Bếp từ hoạt động không ổn định.
Bếp từ báo lỗi liên quan đến công suất.
Sửa bo công suất bếp từ.
Thay linh kiện công suất bếp từ.
Báo giá sửa bếp từ tại nhà - báo giá thay IGBT bếp từ tại nhà mới nhất 2026!

Khi liên hệ, khách hàng nên cung cấp:

Thương hiệu + model bếp + hình ảnh bo mạch + hiện tượng lỗi.

Thông tin này giúp kỹ thuật viên xác định hướng kiểm tra phù hợp.

Bán IGBT bếp từ cho thợ sửa chữa

Ngoài dịch vụ sửa bếp từ, Dichvubep.vn có thể xây dựng nhóm nội dung và sản phẩm linh kiện bếp từ dành cho thợ sửa chữa.

Các nhóm linh kiện bếp từ có thể liên quan:

IGBT bếp từ.
Diode cầu bếp từ.
IC nguồn.
IC lái.
Điện trở công suất.
Tụ lọc nguồn.
Tụ cộng hưởng.
Cảm biến nhiệt.
Quạt bếp từ.
Linh kiện bo công suất.

Khi đăng sản phẩm, nên ghi rõ mã linh kiện, thông số kỹ thuật, loại chân và thiết bị tương thích để thợ dễ tìm kiếm.

Câu hỏi thường gặp về cách thay IGBT bếp từ

IGBT bếp từ bị cháy có thay được không?

Có thể thay nếu bo mạch và các linh kiện liên quan còn khả năng sửa chữa. Tuy nhiên cần xác định nguyên nhân khiến IGBT cháy trước khi thay.

Thay IGBT bếp từ có cần thay diode cầu không?

Không phải trường hợp nào cũng cần thay. Diode cầu cần được kiểm tra và chỉ thay khi xác định bị lỗi.

Thay IGBT xong bếp vẫn nhảy aptomat là do đâu?

Có thể còn lỗi trong mạch công suất, mạch nguồn hoặc linh kiện liên quan. Không nên tiếp tục cấp nguồn nhiều lần.

IGBT bếp từ có thay loại khác được không?

Chỉ nên sử dụng linh kiện thay thế khi thông số và đặc tính phù hợp với thiết kế mạch. Không nên thay chỉ vì hình dạng giống nhau.

IGBT nằm ở đâu trong bếp từ?

IGBT thường nằm trên khu vực bo công suất và được kết nối với hệ thống tản nhiệt. Vị trí cụ thể phụ thuộc vào thiết kế từng model.

Kết luận

Cách thay IGBT của bếp từ không chỉ đơn giản là tháo linh kiện cũ và hàn linh kiện mới. Quan trọng nhất là phải xác định nguyên nhân gây hỏng, kiểm tra mạch Driver, linh kiện công suất, mạch cộng hưởng và hệ thống tản nhiệt.

Quy trình tổng quát:

Ngắt nguồn → kiểm tra IGBT → kiểm tra mạch liên quan → chọn đúng linh kiện → tháo IGBT cũ → lắp IGBT mới → kiểm tra lại → chạy thử an toàn.

Nếu không có chuyên môn về điện tử công suất, không nên tự sửa bo bếp từ vì có thể gây chập điện hoặc làm hỏng thêm linh kiện.
